專利號(hào)：ZL2018110487799

  在真空爐提煉鋁鋅過(guò)程中，因金屬導(dǎo)熱性能好，常使用金屬坩堝盛放鋅鋁。而高溫熔融狀態(tài)的鋅鋁液與金屬坩堝接觸會(huì)形成合金渣，從而腐蝕金屬坩堝，不僅增加了除雜的難度，還縮短金屬坩堝的使用壽命，增加成本。

   此外，在響應(yīng)國(guó)家節(jié)能、環(huán)保、減排的號(hào)召下，采用余熱鍋爐，處理和利用垃圾焚燒爐所產(chǎn)生的煙氣余熱，然而由于垃圾焚燒的煙氣具有很強(qiáng)腐蝕性，造成余熱鍋爐膜式壁及鍋爐水管受酸性或堿性煙氣侵蝕嚴(yán)重，表面氧化厲害氧化皮不斷脫落，從而使余熱鍋爐膜式壁及鍋爐管壽命減短，危及安全生產(chǎn)，且腐蝕后維修或者更換成本很高。因此尋找一種可以保護(hù)金屬制品、防止腐蝕，又可以耐高溫、且具有良好導(dǎo)熱能力的澆注料成為我司研究的重點(diǎn)。

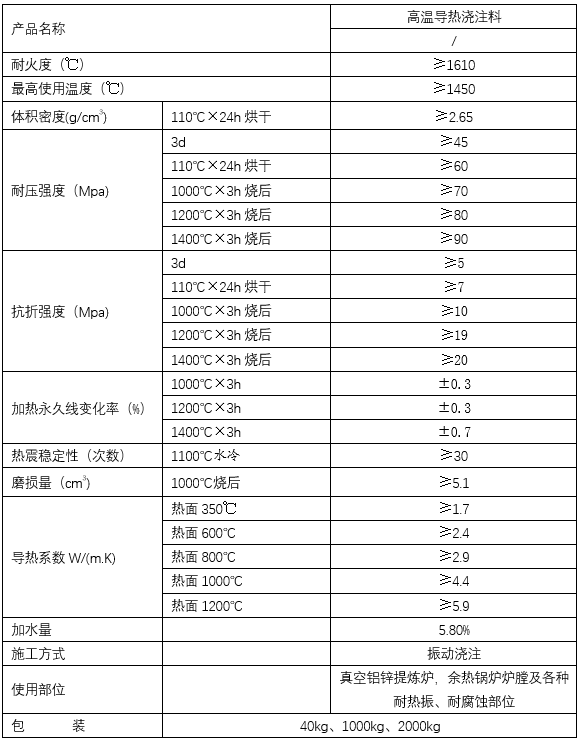

以下是本公司高溫導(dǎo)熱澆注料的技術(shù)指標(biāo):
